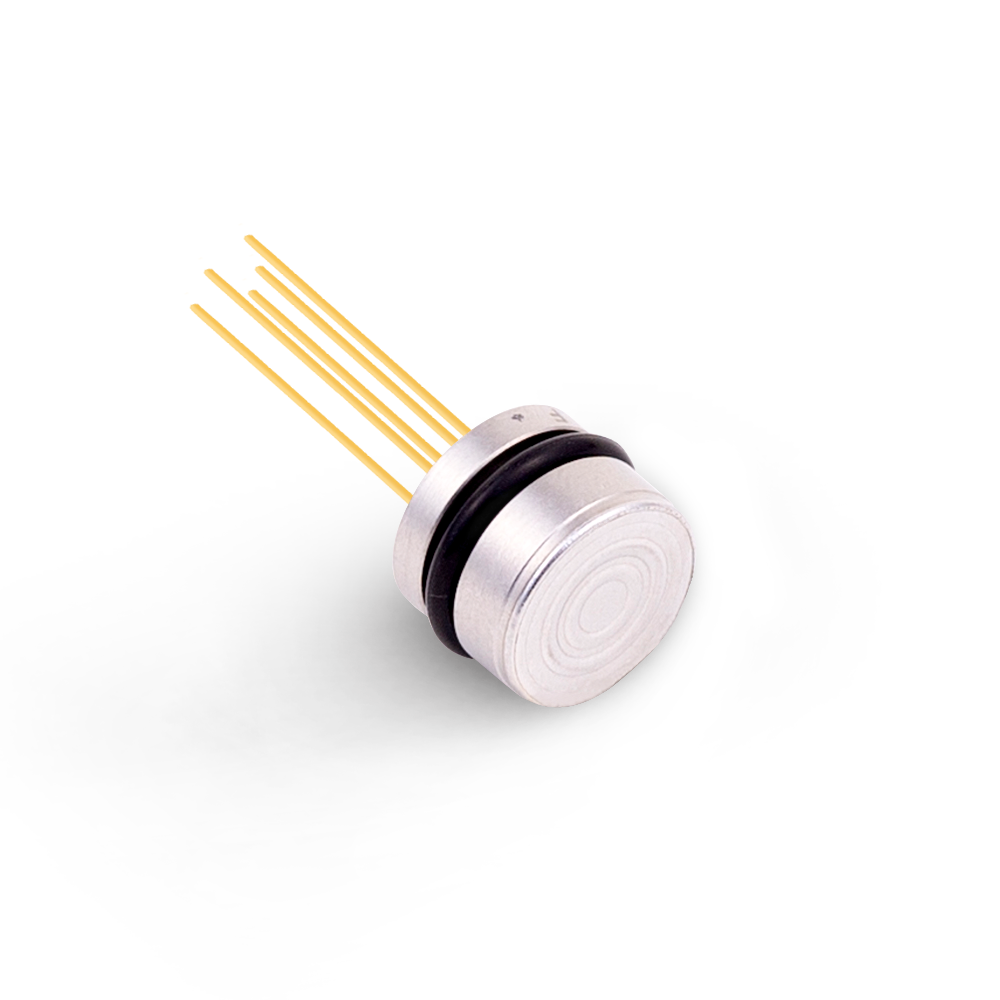

PC10-Au 압저항 실리콘 압력 센서

특징

■ 정전류 및 정전압 여기 옵션

■ 수입산 고 신뢰성 압력 칩

■ 넓은 온도 보상 범위

■ 표준화 출력 가능

■ 습기 방지를 위해 보상 보드는 에폭시로 채워짐

■ Φ19mm 표준 OEM 압력 센서

■ 제품 전부 316L 재질, 다이어프램은 골드 도금

■ 높은 성능과 신뢰성, all solid

■ 18개월 품질 보증

응용

■ 프로세스 제어 시스템

■ 압력 교정 장비

■ 냉동 장치 및 HVAC 제어

■ 유압 시스템 및 밸브

■ 레벨 측정

■ 생물 의학 계기

■ 선박 및 네비게이션

■ 항공기 및 항공 전자 시스템

■ 무기 장비

PC10-Au 산업용 압저항 실리콘 압력 센서, 중국 압력 센서, 워텐 압력 센서, 가스 및 액체 압력 측정용 압력 센서, 압력 센서 전문 제조 업체

PC10-Au 산업용 압저항 실리콘 압력 센서는 압력 센서 전문 제조 업체인 중국 난징 워텐 공장에서 제조한 가스 액체 압력 측정용 압력 센서입니다.

바로 문의하기 다운로드

제품 파라미터

전기 성능 파라미터
압력 범위	100kPa～40MPa
압력 레퍼런스	게이지압, 절대압, 실드 게이지압
전원	1.5mA 정전류용 추천 전류 10V 정전압용 추천 전압
입력 저항	정전류: 2～5kΩ 정전압: 3～8kΩ
전기 커넥션	골드 도금 KOVAR 핀 또는 실리카겔 와이어
온도 보상 범위	정전류: 0～60℃(≤35kPa), -10～70℃(기타 압력 범위); 정전압: -20～85℃
사용 온도 범위	-40～125℃
보관 온도 범위	-40～125℃
절연 저항	≥200MΩ/250VDC
응답 시간	≤1ms (up to 90%FS)
측정 매체	수소
기계적 진동	20g (20～5000Hz)
충격	100g (10ms)
수명	1×10⁶(사이클)
구조 성능 파라미터
다이어프램 재질	316L+골드 도금
하우징 재질	316L
오일 필링	실리콘 오일
실링 링	용접

기본 파라미터
목록	조건	최소	전형	최대	단위	노트
비 선형성		-0.3	±0.2	0.3	%FS	노트⑴
히스테리시스		-0.05	±0.03	0.05	%FS
반복성		-0.05	±0.03	0.05	%FS
영점 출력		-2	±1	2	mV
풀 스케일 스팬 출력	1.5mA 10V	60 60	90 100	150 102	mV
영점 온도 계수		-1.5	±0.75	1.5	%FS	노트⑵
스팬 온도 계수		-1.5	±0.75	1.5	%FS	노트⑵
열 히스테리시스		-0.075	±0.05	0.075	%FS	노트⑶
장기간 안정성		-0.3	±0.2	0.3	%FS/년

노트 :

(1) BFSL 최소 제곱 법에 따라 계산 합니다.

(2) 0 ~ 60 ℃와 -10 ~ 70 ℃ 보상 온도 범위내에는 30 ℃를 기준으로 합니다.

(3) 고온 및 저온 테스트후 기준 온도로 회복하십시오.
